MacMini akkuról

Én hiszek az akkumlátoros táplálásban, drukkolok hogy legyen minél több eszköz, amit akkuról lehet működtetni. Körülnéztem hogy nálam mivel lehetne kezdeni. Az erősítő nem, sajnos a DacMagic sem (váltóáramot kap az adapterről és belül van a tápja, nem akartam szétbontani.) Viszont a MacMini az mehet akkuról!
Találtam leírást autóba építésről, mobil eszközzé alakításról és robot felhasználásról is.
Ez volt a legegyszerübben kivitelezhető: Macmini SMURV
LiPo akkuval: MacMini Surgery
Az adapter 18.5V-ot állít elő, ehhez közeli feszültségekkel müxik. Találtam itthon 18.5V-os lithium akkut, (a másik hobbim az rc modellezés, ott használtam.) ezt alakítottam át a minihez. A táp csatlakozó gyakorlatilag beszerezhetetlen, ezért 2 megoldást szoktak alkalmazni. A computeren belül a csatlakozóról külön vezetékkel ki lehet hozni a táp bemenetet, vagy az adapter kábelét kell elvágni és ide csatlakoztatni az akkut. Én a második megoldást választottam.(Elég barbár dolog, de egyszerübb visszaállítani ha mégsem válik be.)

A kábelezés egyszerű, 3 kábel van. A piros/fekete a táp, a szürke pedig egy iSense nevü vezeték amit 3.3kohm-os ellenálással le kell kötni földre.(Ez olyasmi mint a pc tápokon a "power good".)

A csatlakozók szintén a modellezésből valók. XLR csati talán jobb lehet.
A végeredmény:

Próbáltam 4 cella LiPo-ról is (14.8V). A hűtő ventillátor ilyenkor nem indul el, kb. 10 perc után lekapcsol a hővédelem:

5 celláról(18.5V) müxik rendesen:

60 perc zenelejátszás után, kis mértékben emelkednek a hőmérsékletek és a fordulatszám:

A teljesen feltöltött 5 cellás LiPo akku feszültsége 20.5V. 1 óra után, ez lecsökken 19.5V-ra. A visszatöltött kapacitás 1150mAh, ami azt jelenti hogy a 3700mAh-es akkuról nagyjából 3 órán keresztül lehet működtetni a MacMini-t.(Zenelejátszást feltételezve.)

A hangzás először nem nyűgözött le. Kevésbé érdekes, laposabb lett. Aztán hosszabb hallgatózás után kezdtek előjönni új részletek. Leginkább a magas hangoknál észlelhető a változás, eltűnt egy kis "reszelős" torzítás ami elfedte az apró részleteket. Most már jobban tetszik a hangzás akkuról mint alcesről. (Az alces nagyon jól teljesített, a többi eszköz még mindíg arról megy.) Kipróbáltam az ellenpróbát is, visszatettem tápra de így már nem tetszett, az akku jobb.

SMGb biztosíték tuning

A planaroknál a magassugárzó nem közvetlenül van a terminálra kötve, hanem előbb egy jumperen és egy biztosítékon kell átjutnia jelnek. Ezen az ábrán látható a bekötés(original):

A cikk itt található: Audioasylum fórum
Biamp-ot egyenlőre nem akartam, ezért csak annyit tettem hogy a kék kábelt ráforrasztottam a minusz terminálra. Így a biztosíték és a jumper(tweeter attenuator) is kikerült a jel útjából.
Az eredeti állapot:

A módosítás:

A változás nem eget rengető, de határozottan hallható. A tweeter attenuator-nak az a szerepe hogy ide egy pár ohmos ellenállást lehet rakni, ezzel csökkentve a magashangok intenzitását. Nálam erre nincs szükség. A biztosíték pedig, a magssugárzót hivatott megvédeni a túlvezérléstől. Az erősítőm tele van mindenféle védelemmel, ezért talán nem gond hogy ezt kikötöttem.

Hiface szörny

Ezt a kis ezközt úgy tervezték hogy egy usb kimenetbe kell dugni és spdif kábellel kell a DAC-hoz csatlakoztatni:

Mi történik akkor ha a DAC spdif bemenetébe dugjuk és egy usb kábellel csatlakozunk a számítógéphez?
Ehhez közbe kell iktatni 2 átalakítót:

Egy rca apa-apa és egy usb A-B fordító.(Létezik olyan usb kábel amelyikhez nem kell az átalakító.)
Így fest a létrejött hiface szörny:

Ez így egy picivel jobb mint az eredeti felállás, a sok átalakító ellenére is.(A vdh digicoupler helyett egy Emu usb kábel került a rendszerbe.)
A következő lépés, ha elhagyjuk az usb átalakítót és a kábelt is. Ehhez szembe kell fordítani egymással a computert és a DAC-ot:

Most már csak az rca apa-apa fordító van a jel útjában. A javulás az előző verziókhoz képest jelentős.
Az infra távirányító így nehézkesen müködik(a cd drive slot szélén van az érzékelő), egy tükörrel lehet orvosolni:

Analógia

Beállítások:

Amikor megvettem a Linn Basik-ot, utána néztem hogyan kell beállítgatni. Szerencsére(?) ezen csak minimális állítási lehetőségek vannak.

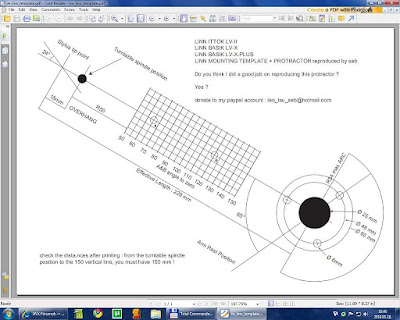

Kezdetnek a lemezjátszót vizszinteztem ki. Aztán töltöttem le és kinyomtattam a sablont:

Ezzel lehet a hangszedő merőlegességét és a túlnyúlást beállítani:

Sok időt el lehet vele tölteni, ha pontosan szerenénk beállítani.

Testelés:

Volt némi próbléma a kar/hangszedő párossal. A picup zöld érinkezőjét le kell testelni. Az lvx karnál ez nem történt meg ezért egy külön kis vezetékkel oldottam meg:

Amíg ezt nem kötöttem be, addíg nagyobb hangerőnél halk berregést lehettet hallani.

Motor:

Volt egy másik gond is, ha 45-ös fordulra váltottam, állandóan visszaesett a szíj a 33-as tárcsára.
Megnéztem, ferdén állt a meghajtó tárcsa:

Kiderült hogy a motor volt szétcsúszva, ezért állt ferdén a tengelye:

Az alján a fehér teflon támcsapágy valószínüleg egy tuning alkatrész, a gyári motoron ilyen nincs.A tengelyt hivatott megtámasztani alulról.
A motort összepattintottam és körbe ragasztottam. Így már rendben ment 45-ös fordulaton is:

A motor vezérlő nem túl bonyolult szerkezet, ezen is lehetne tuningolni:

Lemezjátszó alá:

Próbáltam a lemezjátszó alá DIY légpárnás alátétet:

Nálam ez nem jött be, nem tetszett a hangja. (Talán azért mert a Basik 3 nagy szilikon tappancson áll. ami egyébként is imbolyog, a kettő együtt talán túl sok.)

Lemez leszórító:

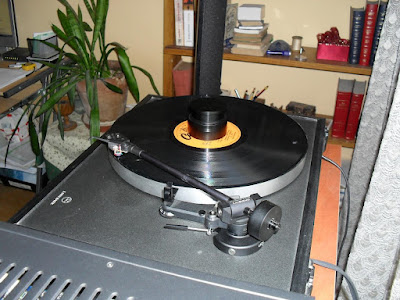

Ami viszont jól működik, az a lemez leszorító(Record Clamp):

A tervrajzot innen lehet letölteni: Record Clamp

Lemez alátét:

Kipróbáltam többféle anyagot lemez alá, ez tetszett a legjobban:

0.8mm-es balsafa lemezből készült. A felülete elég síma és nagyon könnyű anyag.

Lemez mosó:

Próbáltam a legegyszerűbben megoldani a lemez mosást. Ez lett belőle:

Régi tesla lemezjátszó az alap. Egy fa korong a középrész, kézzel kell hajtani. Izopropil alcohol+desztilláltvíz keveréket egy flakonból rá locsolom a lemezre, egy régi bársonyos lemeztisztító kefével elterítem. Ezután egy átalakított porszívóvéggel leszívom a folyadékot a feloldott kosszal együtt.(Közben kézzel tekerem a lemeztányért.)

Itt lehet a utánanézni a részleteknek: Teresaudio DIY Record Cleaner

USB kicsit másképpen

Egyre több helyen bukkan fel egy új(?) elmélet. Aszinkron USB adat átvitel! Kicsit már a computeres forrás Szent Grál-jaként emlegetik. Nagy vonalakban arról van szó hogy nem a computer (általános célú) órajel generátorát használják, hanem a fogadó oldalon készítenek egy nagy pontosságú oszcillátort és ez vezérli az átvitelt. A hehézség az hogy ehhez saját meghajtó szoftvert kell írni.
Ennek az elméletnek az egyik megvalósulása az M2tech Hiface nevű USB-Spdif átalakítója:

Azt nem tudom hogy az aszinkron átvitel miatt-e, de ez a kis szerkezet tényleg érdekesebbé tette a rendszer hangját. Nagyon megéri az árát.

Az aktuális rendszer:

MacMini
M2Tech Hiface
CambridgeAudio DacMagic
CambridgeAudio Azur 740A
Magneplanar SMGb
Hivox Alces 3
Nordost FlatlineGold hangfal kábel,DIY ezüst ic,Valhalla Cu2+ táp kábel, Vdh digicopuler digi kábel

Következő fejezet: Analóg kirándulás

Analóg kirándulás

Mi az ami talán a legtávolabb áll a computer forrástól? Mondjuk az analóg LP játszó. Na akkor próbáljuk meg. Nem szerettem volna túlzásokba esni ezért csak valami nagyon alap cucc jöhetett szóba. Az alap szónál meg is találtam a megoldást, éppen volt egy eladó Linn Basik :

Linn LVX karral, ortofon omb3e hangszedővel. A CA 740a-ban nincs phono fokozat, előkotortam a régi QED erősítőt, ebben van MM fokozat, a tape-out kimenetén pedig elérhető a vonal szintű jel. Ezt kötöttem a 740-be.

Megkerestem a régi hifi korszakomból megmaradt lemezeimet (pl. a német zeneműirodalom 3 klasszikusát):

Hallgatgadtam, érdekes volt de azért nem győzött meg. Egy keveset még fejlesztenék rajta.

A márkahűség jegyében Azur 640p phono:

Hangszedőből pedig egy Ortofon 2M Red:

Arzachel phono és IC kábelek:

Na így már élvezetes hallgatni, megmutat valamit az analóg technika erényeiből.
